主要性能參數
|
運動 控制 功能 |
控制軸數： 2軸（X、Z、） |
|
|
同時控制軸數： X、Z直線插補 X、Z圓弧插補 |
||
|
位置代碼范圍： ±9999.999mm |
最小代碼單位： 0.001mm |
|
|
最小移動單位： X軸0.0005mm，Z軸0.001mm |
||
|
最高進給速度： 直線8000mm/min 進給速度倍率： 0～150％十六級實時調節 |
||
|
最高快速速度： 30米/分 快速進給倍率： 0，25，50，75，100％ |
||
|
手動進給速度： 0mm/min～1260mm/min十六級實時調節 |
||
|
每轉進給功能： 0.01 mm/r～500mm/r（需安裝主軸編碼器） |
||
|
加減速方式： 插補前加減速 |
||
|
電子齒輪比： 有 |
||
|
手動單步進給： 0.001、0.01、0.1、1.0、10.00毫米 |
||
|
電子手脈功能： 0.001mm、0.01mm、0.1mm三檔 |
||
|
Ｇ功能 |
共29種G代碼，包括6種單一固定循環代碼和5種復合循環代碼，25種用戶宏指令代 碼，子程序調用，用戶宏程序調用 |
|
|

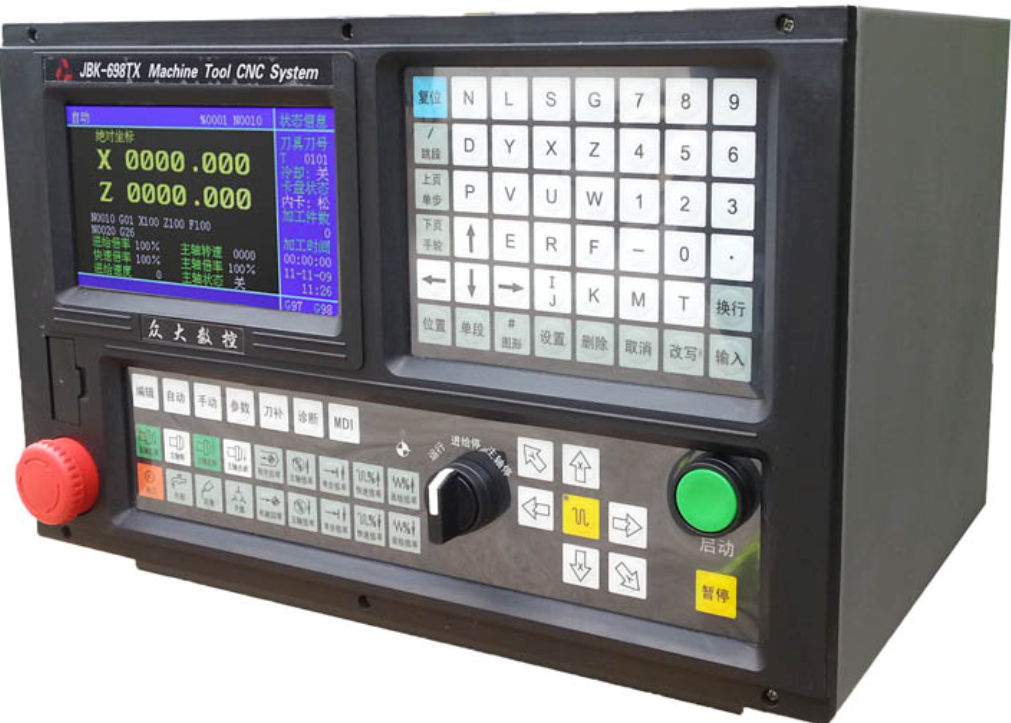

顯示 界面 |
顯示器類型： 7寸800X480高分辨率彩屏 |
時鐘、加工時間、零件數顯示功能： 有 |
|
顯示方式： 中文界面 |
圖形顯示功能： 有 |
|
|
螺紋 功能 |
公制/英制單頭/多頭直螺紋、錐螺紋及端面螺紋，螺紋退尾長度可由程序指定 |
|
|
螺紋螺距： 0.25～100mm(公制) 0.25～100牙/英寸(英制) |
||
|
主軸編碼器： 任意增量式編碼器 |
||
|
補償 功能 |
反向間隙補償：（X、Z軸）0 mm～99.999mm |
|
|
刀具補償： 刀具長度補償；刀具半徑R補償；刀具磨損補償 |
||
|
刀補執行方式： 刀具移動/坐標偏移（可通過參數設定） |
||
|
刀具 功能 |
適配刀架： 最大設定為8工位電動刀架 |
|
|
刀位信號輸入方式： 直接輸入 |
||
|
換刀方式： MDI/自動絕對換刀或手動相對換刀，正轉選刀、反轉鎖緊 |
||
|
對刀方式： 定點對刀、試切對刀 |
||
|
主軸 功能 |
控制方式： 可設置為檔位控制或模擬控制 |
主軸倍率： 0～150％十六級實時調節 |
|
主軸檔位： S1～S4位（四檔位控輸出或十六檔編碼輸出） |
||
|
主軸模擬輸出： 0～10V電壓輸出 |
||
|
輔助 功能 |
手動/MDI/自動方式控制主軸正轉、反轉、停止,冷卻液啟停,潤滑啟停,卡盤夾緊/松開；MDI/自 動方式控制尾座進/退；M21～M24位收信等待接口；可讀/寫最多20點輸入/16點輸出 |
|
|
操作 管理 |
MDI，自動，手動，手脈/單步，編輯，診斷，手動返回參考點 |
|
|
程序 編輯 |
程序存儲容量： 12M |
子程序、宏程序： 可編輯 |
|
電子盤： 有 |
|
|
|
通訊 功能 |
支持U盤在線升級，U盤上傳、下載程序及參數 |
|
|

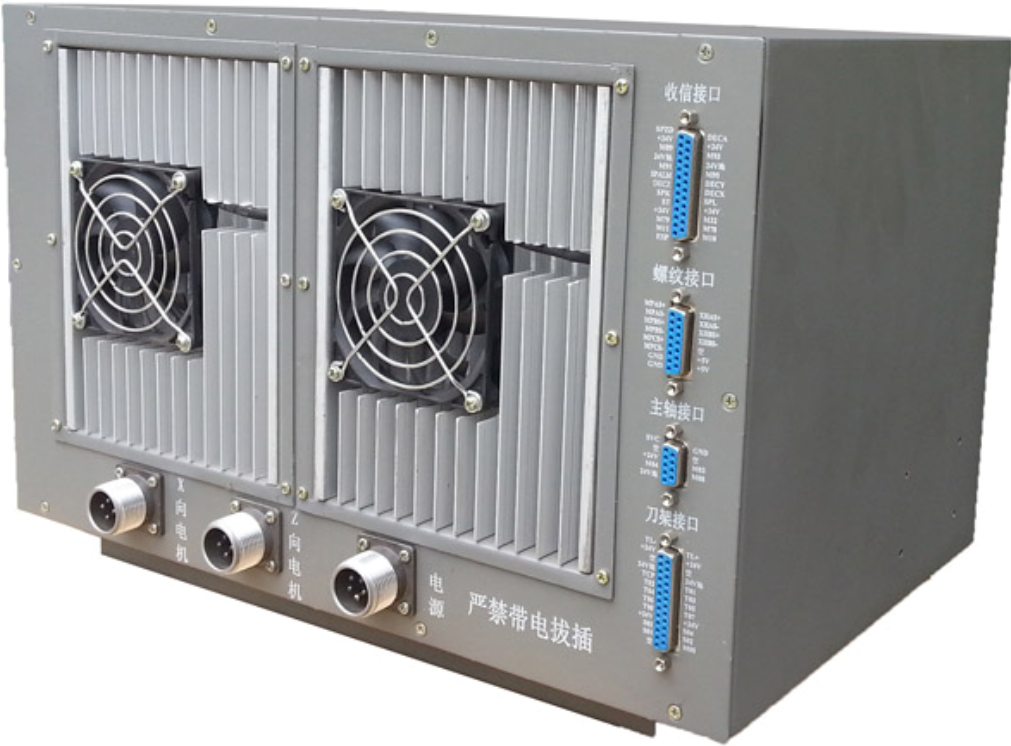

適配 驅動 |
全數字交流伺服單元或步進單元 |
|
